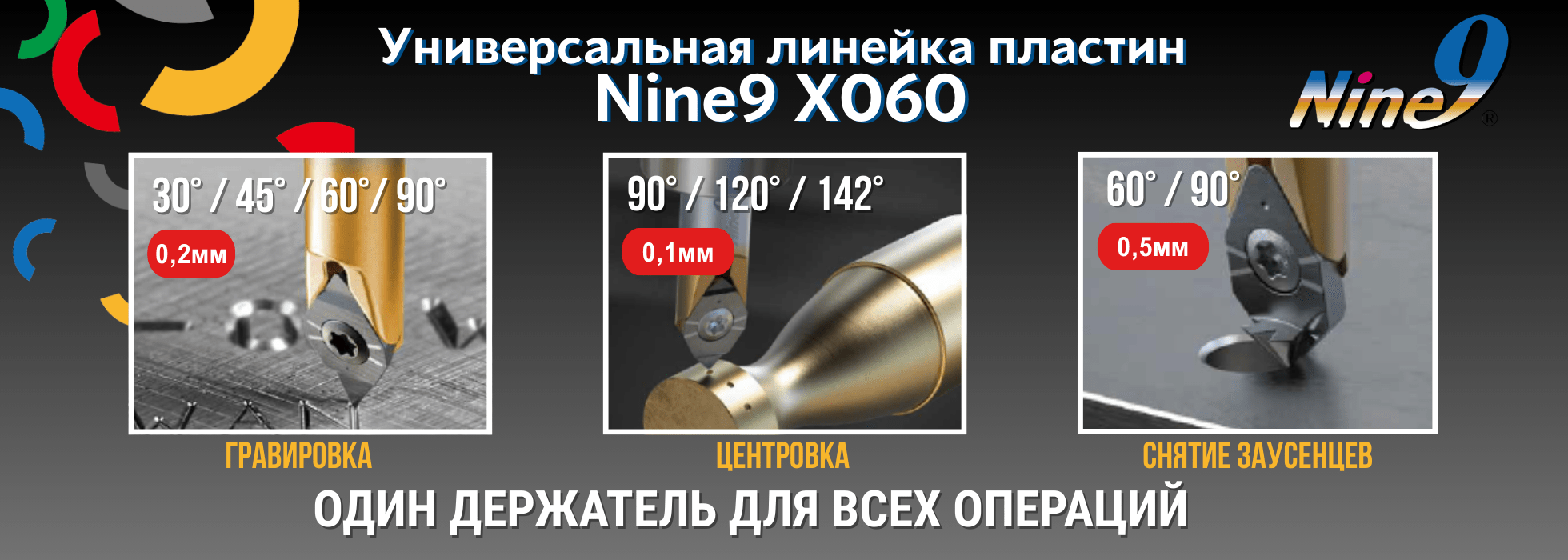

ООО «Бротек» представляет инновационное решение для прецизионной обработки - универсальную систему сменных пластин Nine9 X060 Series.
Ключевое преимущество: Один держатель для всех операций
Система построена вокруг универсального держателя, который поддерживает все типы пластин серии X060. Это означает:
- Сокращение затрат на оснастку: не требуется покупать отдельный держатель для каждой операции.
- Минимизация времени переналадки: быстрая смена пластины без замены самого держателя.
- Упрощение логистики и складирования.

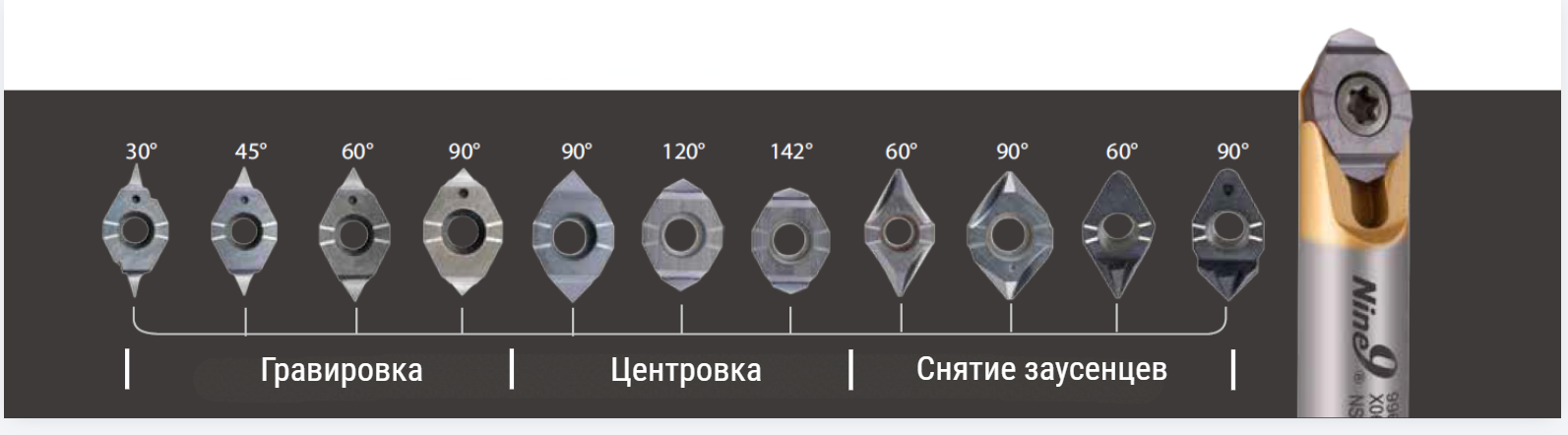

Три основные функции одной системы
1. Гравировка
Пластины доступны с углами при вершине 30°, 45°, 60° и 90° для нанесения четких и чистых меток без заусенцев.
- Преимущества:
- Большой положительный передний угол: обеспечивает свободное и стабильное резание.
- Многосторонняя заточка (2 режущие кромки на пластине): удваивает срок службы.
- Не требуется перенастройка длины инструмента: экономия времени.
- Высокая скорость и подача.
Области применения: Маркировка деталей станков, медицинских компонентов, оружейных деталей, пресс-форм, автомобильных запчастей, шестерен, подшипников.
2. Центровка
Центровка с микронной точностью: 0.1 мм и 0.2 мм | Углы 90° / 120° / 142°
Одной из ключевых особенностей системы Nine9 X060 Series является возможность высокоточной центровки под последующее сверление. В условиях современного производства, где всё чаще используются микро-сверла диаметром менее 1 мм, качество подготовки входной зоны отверстия становится критическим фактором.
Пластины для центровки X060 Series представлены в трех исполнениях углов при вершине - 90°, 120° и 142° - с двумя вариантами исполнения режущей вершины: 0.1 мм и 0.2 мм. Это позволяет подобрать оптимальную геометрию под конкретную задачу и тип сверла.
- Преимущества:
- Гарантирует точный и плавный вход сверла, особенно на криволинейных поверхностях.
- Повышает стойкость микро-сверли точность расположения отверстий.
- Эффективность и экономия средств.
3. Снятие заусенцев
Система пластин Nine9 X060 Series предлагает высокоточное решение для удаления заусенцев в мелких отверстиях. Благодаря острой геометрии и прецизионному исполнению, пластины обеспечивают стабильный результат даже при обработке отверстий диаметром от 0.5 мм.
- Минимальный диаметр фаски от Ø0.5 мм.
- Высокоточная шлифованная пластина из твердого сплава.
- Высокая скорость обработки на станках с ЧПУ с сохранением точности глубины и диаметра фаски.

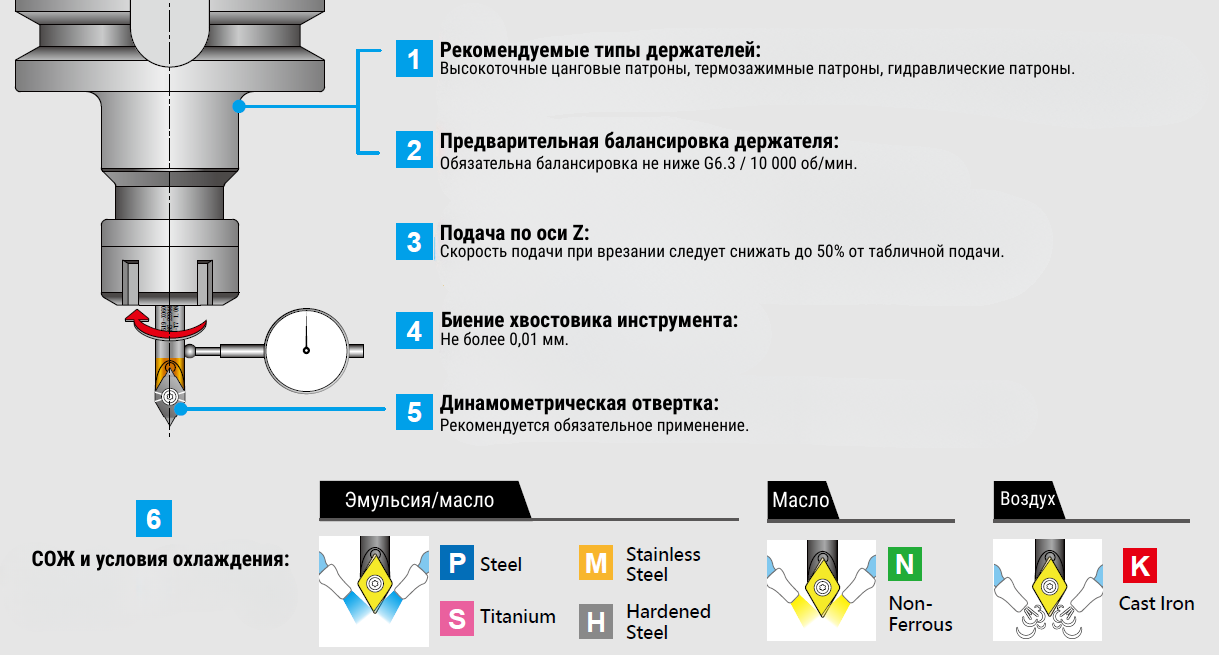

Технические рекомендации:

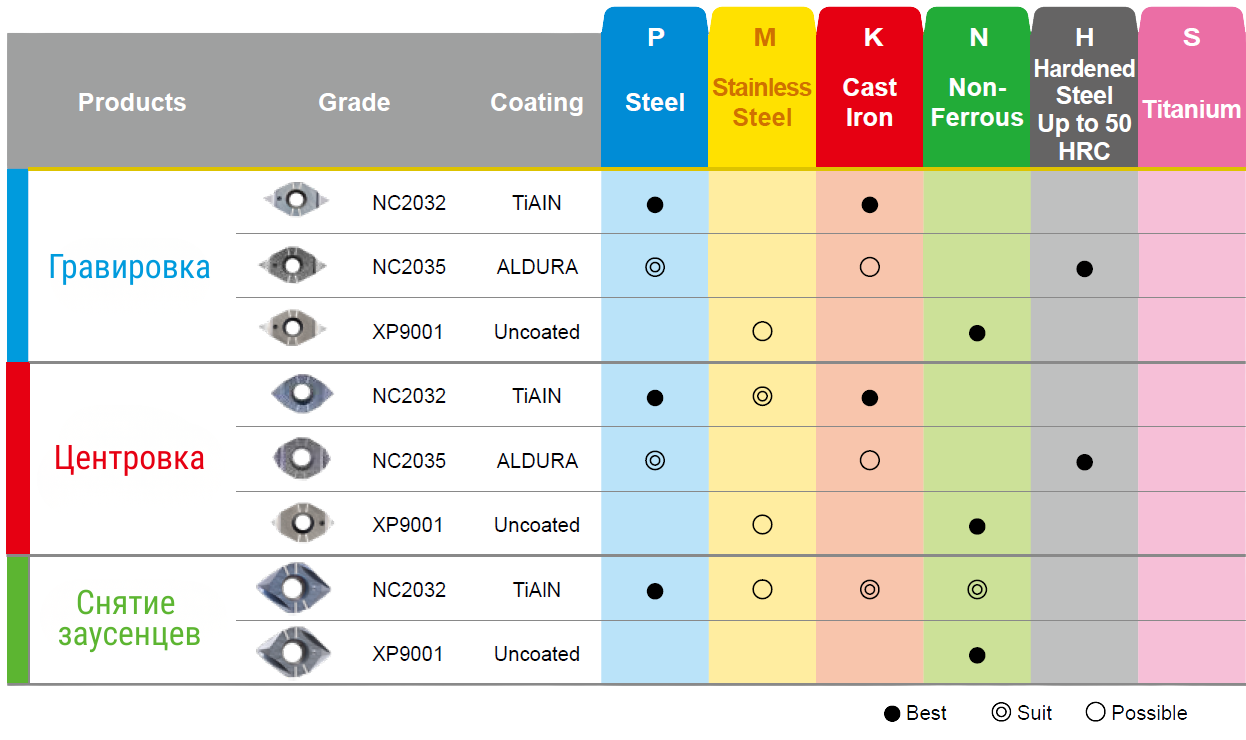

Номенклатура и покрытия пластин
Пластины X060 доступны в трех основных исполнениях, оптимизированных для разных материалов:
Серия Nine9 X060 - это интеллектуальное и экономичное решение для современных механических цехов, позволяющее стандартизировать процесс и повысить производительность операций гравировки, центровки и снятия заусенцев. Отказ от множества специализированных держателей в пользу одной универсальной системы - это шаг к оптимизации вашего производства.

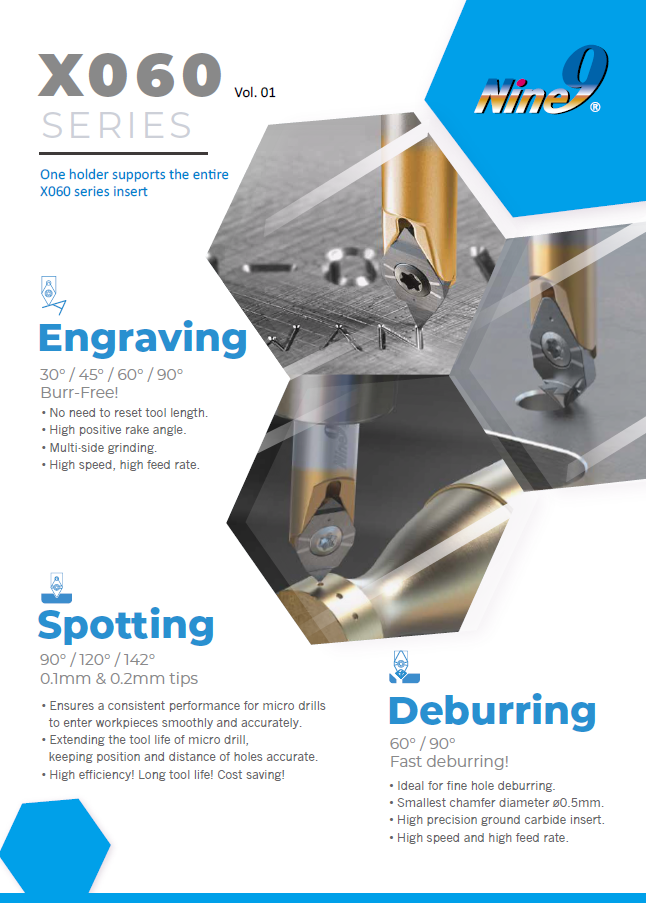

Подробная информация и режимы резания в брошюре:
Если у вас возникли вопросы или вы хотите оформить заказ, свяжитесь с нами через форму на сайте brotech.by или любым удобным для вас способом связи. Наши специалисты всегда готовы предоставить подробную информацию и помочь в выборе подходящих инструментов для ваших производственных потребностей.
