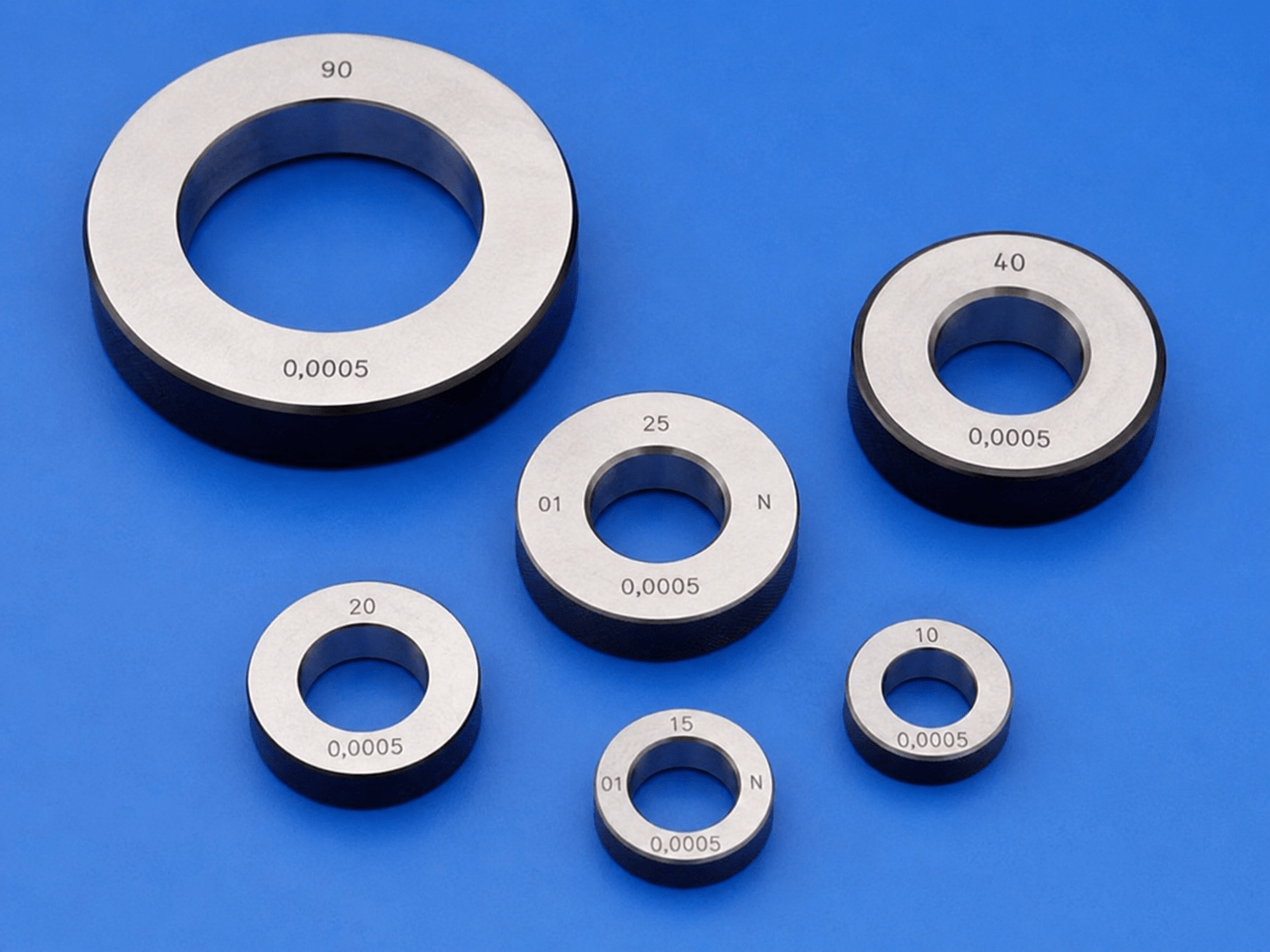

Установочные кольца для настройки, калибровки и поверки измерительных инструментов
Установочные кольца представляют собой высокоточные эталонные изделия, предназначенные для настройки, калибровки, аттестации и проверки средств измерения внутренних размеров. Они широко применяются в машиностроении, приборостроении, авиакосмической отрасли, энергетике, металлургии и других сферах промышленности, где предъявляются повышенные требования к точности контроля отверстий.
Компания Бротек поставляет установочные кольца по ГОСТ, DIN и ANSI/ASME, а также изготавливаемые по чертежам и техническим требованиям заказчика. Диапазон номинальных диаметров составляет от 1 до 400 мм включительно.
Назначение установочных колец
Основное назначение установочного кольца — создание эталонного размера для настройки измерительного прибора перед выполнением измерений.
Установочные кольца используются для:
- настройки нутромеров;
- калибровки индикаторных нутромеров;
- настройки пневматических измерительных систем;
- контроля измерительных головок;
- проверки специальных приборов для измерения отверстий;
- проведения калибровочных и метрологических работ.
Применение установочных колец позволяет обеспечить стабильность результатов измерений и снизить вероятность возникновения систематической погрешности.
Стандарты изготовления
В зависимости от требований предприятия и используемой системы качества установочные кольца могут поставляться по различным стандартам:
ГОСТ 14865-78 — установочные кольца для приборов измерения отверстий
DIN 2250-1 — установочные кольца для настройки нутромеров и измерительных систем
ANSI/ASME B89.1.6 — прецизионные кольца для калибровки и настройки измерительного оборудования
По чертежу заказчика — специальные решения для нестандартных задач контроля
При необходимости возможно изготовление изделий с индивидуальными допусками, специальными материалами и дополнительными требованиями к точности.
Диапазон размеров
Компания Бротек предлагает установочные кольца с номинальными диаметрами:
от 1 до 400 мм включительно.
По запросу заказчика возможны:
- промежуточные размеры;
- нестандартные номиналы;
- специальные посадочные размеры;
- изготовление комплектов колец для определенного диапазона измерений.
Конструктивные особенности
Высокая точность установочных колец достигается благодаря применению современных технологий шлифования, доводки и контроля геометрических параметров.
Основные особенности изделий:
- высокая точность внутреннего диаметра;
- минимальное отклонение круглости;
- низкая шероховатость измерительной поверхности;
- высокая стабильность размеров во времени;
- устойчивость к износу;
- индивидуальная маркировка и идентификация.
Каждое изделие сопровождается необходимой технической документацией и протоколами контроля в соответствии с требованиями производителя.
Материалы изготовления
В зависимости от условий эксплуатации и требований к ресурсу кольца могут изготавливаться из:
- подшипниковой стали ШХ15;
- углеродистая сталь У8/10А
- легированных инструментальных сталей;
- твердого сплава;
- специальных материалов по техническому заданию заказчика.
Для повышения долговечности рабочие поверхности подвергаются термической обработке и прецизионной финишной доводке.
Преимущества установочных колец
Высокая точность настройки
Позволяют быстро установить измерительный прибор на требуемый размер и обеспечить достоверность измерений.
Стабильность метрологических характеристик
Качественные материалы и технологии изготовления обеспечивают длительное сохранение точности.
Универсальность применения
Подходят для работы с оборудованием различных производителей.
Широкий диапазон размеров
Изделия доступны в диапазоне от 1 до 400 мм.
Возможность изготовления по чертежам
Для нестандартных измерительных задач возможно производство колец по документации заказчика.
Как выбрать установочное кольцо
При выборе рекомендуется учитывать следующие параметры:
- Номинальный диаметр должен соответствовать настраиваемому размеру
- Класс точности определяется требованиями к измерениям
- Стандарт изготовления: ГОСТ, DIN, ANSI/ASME или специальное исполнение
- Материал в зависимости от условий эксплуатации
- Документация: сертификат, паспорт, протокол измерений
Если подбор вызывает затруднения, специалисты Бротек помогут определить оптимальные параметры изделия для конкретной измерительной задачи.
Области применения
Установочные кольца используются:
- в метрологических лабораториях;
- в отделах технического контроля;
- на машиностроительных предприятиях;
- в инструментальных цехах;
- на предприятиях авиационной промышленности;
- в производстве гидравлических и пневматических компонентов;
- при изготовлении высокоточных деталей
Купить установочные кольца в Бротек
Компания Бротек поставляет высокоточные установочные кольца для промышленных предприятий, метрологических служб и лабораторий. Наши специалисты помогут подобрать оптимальное исполнение, класс точности и комплект поставки для решения ваших задач контроля и калибровки.
Свяжитесь с нами для получения консультации, подбора необходимого размера и подготовки коммерческого предложения на установочные кольца для вашего предприятия.
