Дисковые фрезы Brotech
Дисковые фрезы Brotech — монолитный твердосплавный инструмент для фрезерования пазов, уступов, канавок,
шлицев и отрезки заготовки. Применяются на горизонтально-фрезерных и универсальных станках, а также на
обрабатывающих центрах с ЧПУ.
Дисковые фрезы выпускаются под собственной торговой маркой Brotech. ООО «Бротек»
не является заводом-изготовителем. Мы формируем технические требования к
инструменту, выбираем производственные площадки и контролируем поступающие на
склад в Минске партии инструмента.
Исполнения дисковых фрез Brotech
Прорезные и отрезные дисковые фрезы
- Тонкие фрезы для отрезки, прорезки узких пазов, шлицев, разрезки заготовок.
- Критичны торцевое и радиальное биение.
Специальные исполнения
- Для Т-образных пазов, шлицевых соединений, нестандартных задач.
- Изготовление под заказ по DIN, ГОСТ или эскизу.
Технические параметры дисковых фрез Brotech
Основные параметры дисковой фрезы:
| Параметр | Значение |
|---|---|
| Материал | Твёрдый сплав (карбид вольфрама) |
| Исполнение BRPD5 | Зерно 0,6 мкм, Co 12 % |
| Наружный диаметр | От 12 до 105 мм |
| Внутренний диаметр | От 6 до 31,75 мм |
| Толщина | От 0,15 до 5,0 мм |
| Варианты покрытия | TiN, TiCN, TiAlN, без покрытия |
Стандартные размеры

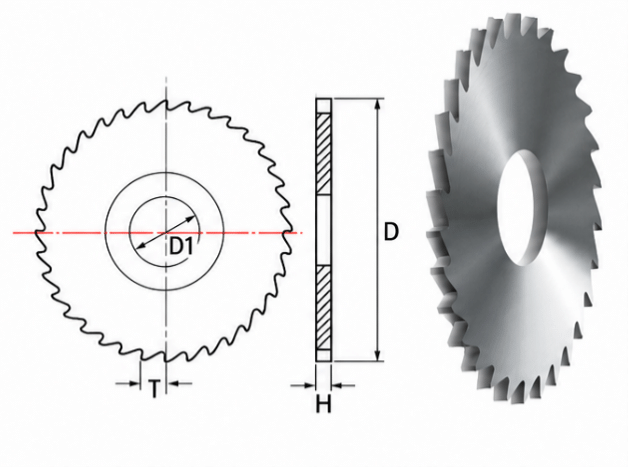

| Наружный диаметр D, мм | Посадочное отверстие D1, мм | Толщина H, мм |
|---|---|---|
| 12 | 6 | 0,15-4,5 |
| 16 | 8 | 0,15-4,5 |
| 20 | 8 | 0,15-4,5 |
| 25 | 8 | 0,2-4,5 |
| 27 | 8 / 12,7 | 0,2-4,5 |
| 30 | 8 / 12,7 | 0,2-4,5 |
| 32 | 8 / 12,7 | 0,2-4,5 |
| 40 | 12,7 | 0,3-4,5 |
| 45 | 12,7 | 0,3-4,5 |
| 50 | 12,7 | 0,3-4,5 |
| 55 | 16 | 0,3-4,5 |
| 63 | 16 / 20 | 0,3-5,0 |
| 70 | 12,7 / 25,4 | 0,3-5,0 |
| 75 | 12,7 / 25,4 | 0,4-5,0 |
| 80 | 25,4 / 31,75 | 0,4-5,0 |
| 90 | 25,4 / 31,75 | 0,5-5,0 |
| 95 | 25,4 / 31,75 | 0,5-5,0 |
| 100 | 25,4 / 31,75 | 0,5-5,0 |
| 105 | 25,4 / 31,75 | 0,5-5,0 |
Покрытия дисковых фрез Brotech
В зависимости от условий применения используются варианты:
| Покрытие | Назначение |
|---|---|
| Без покрытия | отдельные виды материалов и режимов |
| TiN | универсальное применение |
| TiCN | повышение износостойкости |
| TiAlN | работа при повышенных температурах |
Покрытие выбирается совместно с материалом заготовки и режимами резания.
Количество зубьев
Количество зубьев выбирается вместе с диаметром и толщиной фрезы.
Большое количество зубьев применяется
при небольших подачах на зуб и обеспечивает более частое врезание режущих
кромок.
Меньшее количество зубьев увеличивает
объем стружечной канавки и облегчает отвод стружки.
В техническом каталоге для разных диаметров предусмотрено от нескольких десятков
до 160 зубьев.
Например:
BRPD5060-100-1.0-22
Ø100 мм × 1,0 мм × Ø22 мм, 60 зубьев.
Маркировка дисковых фрез Brotech
Каждая фреза имеет обозначение, в котором указаны основные параметры инструмента.
Пример:
BRPD5060-100-1.0-22
Размер инструмента:
100 × 1,0 × 22 × 60F
Расшифровка:
| Обозначение | Значение |
|---|---|
| BR | бренд Brotech |
| P | материал обработки — сталь |
| D | дисковая фреза |
| 5 | исполнение твёрдого сплава: зерно 0,6 мкм, Co 12 % |
| 060 | количество зубьев — 60 |
| 100 | наружный диаметр D, мм |
| 1.0 | толщина H, мм |
| 22 | посадочное отверстие D1, мм |
Маркировка позволяет определить основные параметры инструмента без дополнительного поиска
по каталогу.
Обрабатываемые материалы:
- нержавеющая сталь
- чугун
- алюминий
- медь
- графит
- пластик
- композитные материалы
- титан
- никель
- жаропрочная сталь
- нелегированная сталь
- низколегированная сталь
- высоколегированная сталь
Режимы резания
Стартовые значения из технического каталога:
| Материал | Vc, м/мин | fz, мм/зуб |
|---|---|---|
| Жаропрочные стали ISO S | 50-80 | 0,005-0,020 |
| Стали ISO P | 110-130 | 0,005-0,020 |
| Нержавеющие стали ISO M | 50-100 | 0,005-0,020 |
| Цветные сплавы ISO N | 200-350 | 0,005-0,040 |
| Композитные материалы | 250-400 | 0,005-0,050 |
Режим корректируется с учетом:
- марки материала;
- диаметра фрезы;
- количества зубьев;
- ширины и глубины паза;
- жесткости оправки;
- условий охлаждения.
Пример для BRPD5060-100-1.0-22
Для стали ISO P:
- D = 100 мм;
- z = 60;
- Vc = 110-130 м/мин;
- fz = 0,005-0,020 мм/зуб.
При Vc = 120 м/мин:
n ≈ 382 об/мин
При fz = 0,01 мм/зуб:
Vf ≈ 229 мм/мин
Это стартовые значения. Рабочий режим уточняется по конкретному материалу и
условиям обработки.
Преимущества дисковых фрез Brotech
- Входной контроль каждой партии в Минске. Стабильная геометрия и повторяемые характеристики.
- Твёрдый сплав с подобранным зерном и содержанием кобальта. Кромка не выкрашивается при прерывистом резании.
- Каталог с реальными режимами резания. Технолог быстрее настраивает обработку.
- Понятная маркировка. Легко определить назначение, материал, число зубьев и размеры.
- Прямая техническая поддержка. Инженеры Brotech помогают подобрать фрезу под задачу.
- Изготовление под заказ, если нужного размера нет в каталоге.
Нестандартные дисковые фрезы
Если стандартный размер не подходит, возможно изготовление инструмента по
техническому заданию.
Для подбора необходимо указать:
- наружный диаметр;
- толщину;
- посадочное отверстие;
- количество зубьев;
- материал детали;
- глубину паза;
- параметры оборудования.
Каталог и заказ
В каталоге Brotech прорезные, отрезные и специальные дисковые фрезы. Различные диаметры,
ширины, покрытия и исполнения. Если нужной позиции нет, предлагаем изготовление
под заказ.
Где купить дисковые фрезы Brotech в Минске и Беларуси
Купить дисковые фрезы Brotech можно в компании «Бротек» — владельца торговой
марки металлорежущего инструмента.
Клиентам доступны:
- подбор инструмента;
- техническая консультация;
- рекомендации по режимам резания;
- расчёт стоимости;
- доставка по Беларуси.
Для подбора достаточно указать D × H × D1 или предоставить чертёж детали и описание
операции.
Заключение
Дисковые фрезы Brotech — инструмент под собственной торговой маркой из твёрдого сплава
для фрезерования пазов, уступов и отрезки металлов на станках с ЧПУ и
универсальных фрезерных станках. Каждая партия проходит входной контроль в
Минске, что даёт стабильную геометрию и предсказуемый ресурс. Чтобы подобрать
фрезу под конкретную задачу или запросить коммерческое предложение, обратитесь
в Brotech.
