Компания KORLOY расширила линейку сборных свёрл со сменными пластинами KING Drill Mini. Инструмент предназначен для обработки отверстий диаметром от 9,0 до 11,5 мм с глубиной 2D и 3D.
В диапазоне менее 12 мм традиционно используются цельные твёрдосплавные свёрла - они дороги в эксплуатации и требуют длительной переналадки. Сборные свёрла со сменными пластинами в этом типоразмере встречаются редко из-за ограничений по жёсткости и размерам пластины. В KING Drill Mini применены конструктивные решения, позволяющие сочетать точность сверления малых диаметров со сменным инструментом.
Конструктивные особенности

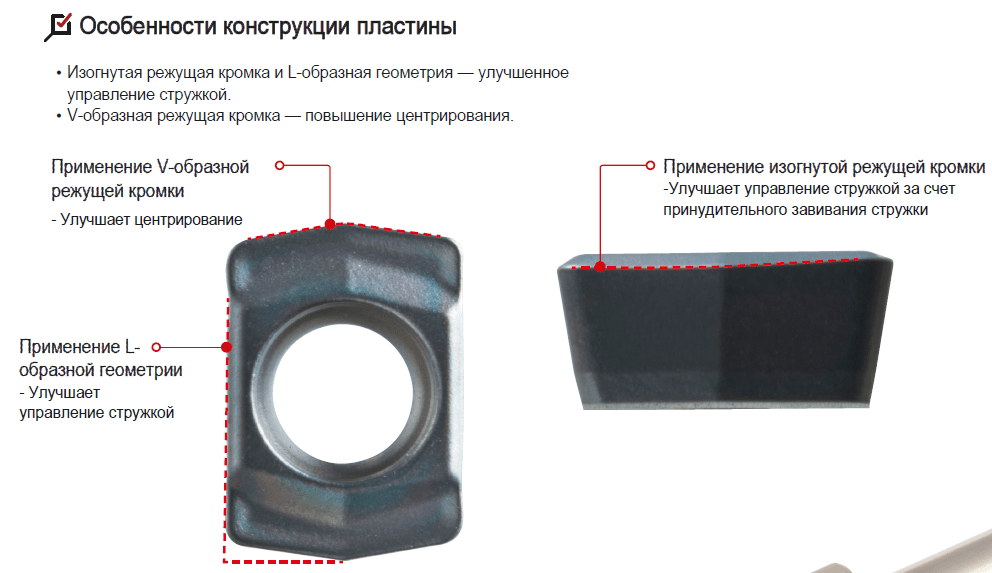

- V-образная режущая кромка - улучшает самоцентрирование при врезании, снижает увод сверла.
- Криволинейная геометрия режущей кромки - способствует формированию управляемой стружки.
- L-образная форма пластины - стабилизирует отвод стружки из зоны резания, в том числе в глубоких отверстиях.

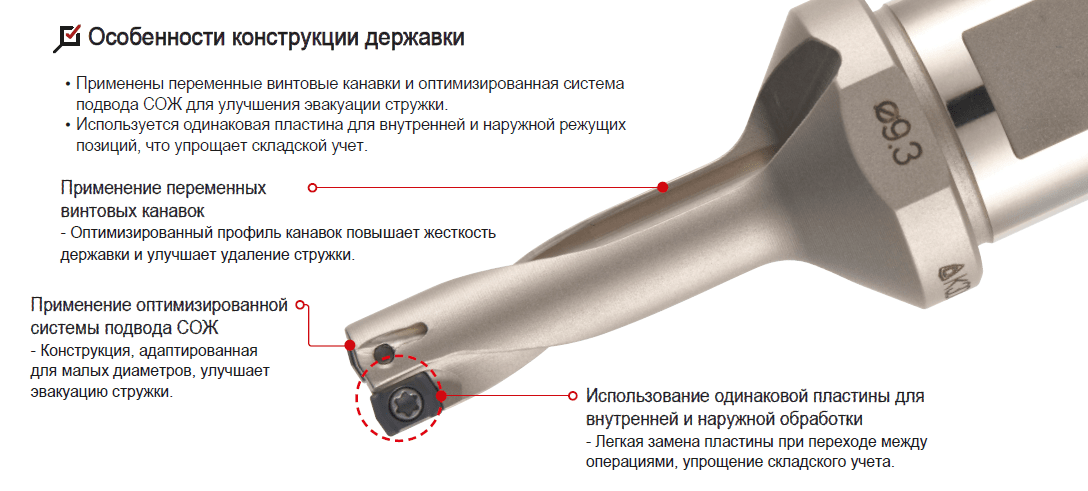

- Переменный профиль винтовых канавок - повышает жёсткость корпуса.
- Оптимизированные каналы подвода СОЖ - обеспечивают вымывание стружки и охлаждение.
- Одна пластина для внутренней и наружной режущих позиций - унификация: тип LOMT030104-LD
Эксплуатационные преимущества
Быстрая замена режущей части

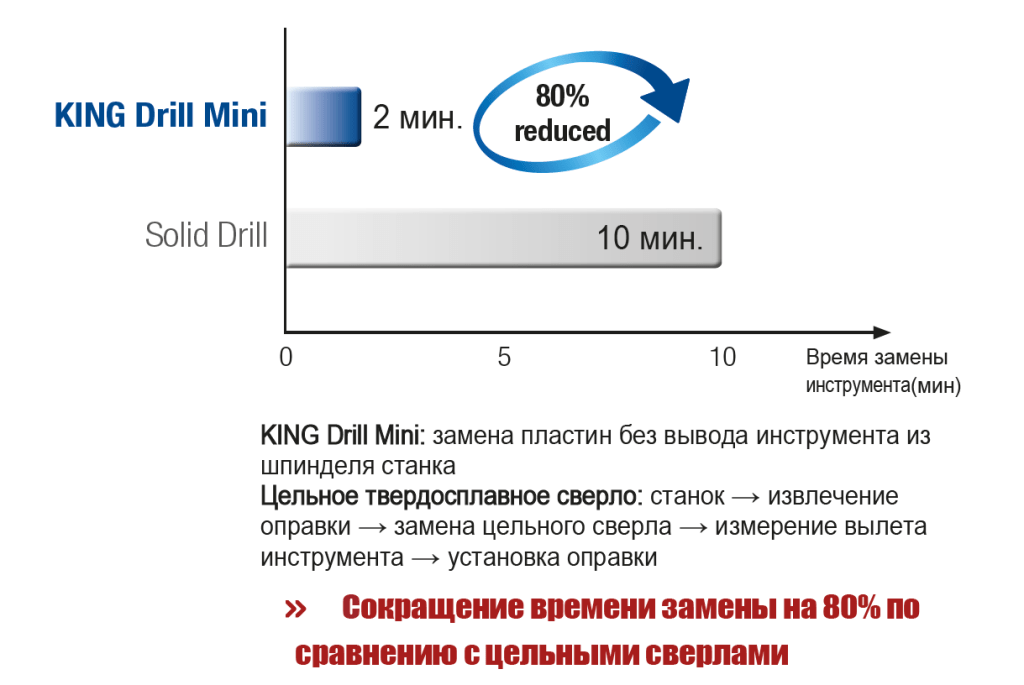

Замена пластины производится непосредственно на станке. По данным KORLOY, время замены сокращается примерно на 80% по сравнению с цельным твёрдосплавным сверлом:
- KING Drill Mini - около 2 минут;
- цельное сверло - около 10 минут (со снятием оправки и настройкой вылета).
Снижение инструментальных затрат
При использовании цельного сверла при каждом износе заменяется весь инструмент. В случае KING Drill Mini используется один корпус и сменные пластины. Эффект заметен при серийном производстве, обработке больших партий и длительных циклах.
Упрощение инструментального хозяйства
Один тип пластины LOMT030104-LD для обеих режущих позиций. Меньше номенклатуры, проще учёт, ниже риск ошибок при комплектации, снижается объём складских запасов.
Точность обработки
Испытания KORLOY показали достижение допуска отверстий 0 / +0,2 мм (IT12-IT13) для диаметра 10 мм. Инструмент обеспечивает стабильное центрирование, минимальное отклонение оси, хорошее качество поверхности и предсказуемую геометрию по всей глубине.
Стружкодробление
Проблема длинной сливной стружки при малых диаметрах решена сочетанием криволинейной режущей кромки, L-образной геометрии пластины, внутреннего подвода СОЖ и оптимизированных винтовых канавок. Результат - стабильное формирование короткой контролируемой стружки, в том числе на труднообрабатываемых материалах.

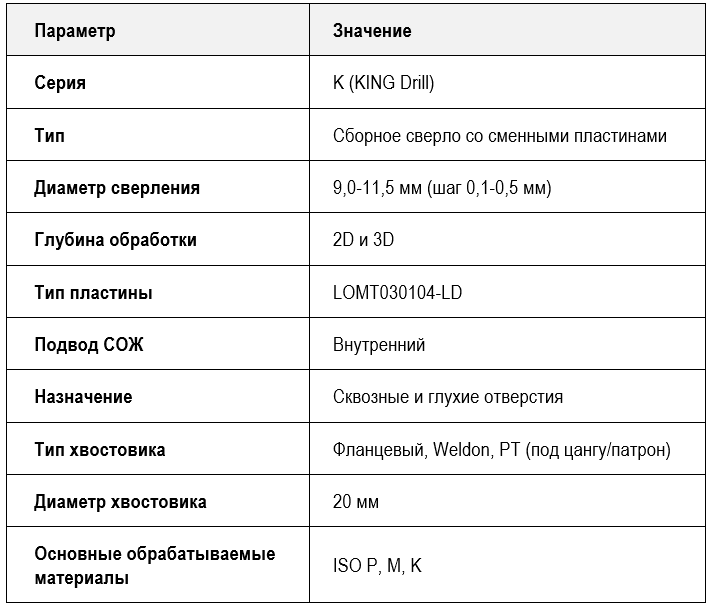

Основные характеристики
Пример маркировки: K3D10020-03 - сверло KING Drill, глубина 3D, диаметр 10,0 мм, хвостовик 20 мм, пластина 03.
Вывод
Инструмент KING Drill Mini предназначен для замены цельных твёрдосплавных свёрл в диапазоне диаметров 9-11,5 мм без потери точности и производительности. Основные эффекты для предприятия:
- сокращение времени переналадки до 80%;
- снижение эксплуатационных затрат за счёт сменных пластин;
- стабильное качество отверстий;
- надёжный отвод стружки;
- упрощение складского учёта.
